Modellbahnanlage Holzhau
Spur HO Märklin C- Gleis
Größe: U- Form 290 x 190 cm
Diese Anlage finden sie auch in der Rubrik Gleispläne Holzhau HO.
Hier sehen sie den Gleisplan und das 3 D Bild als Gestaltungsvorschlag
Im folgen möchten wir sie am Bau der Anlage teilhaben lassen.
Ein Teil des Materials das zum Bau
der Anlage Verwendung findet.
(ausführlich beschreiben wir
den Anlagenbau unter Dies & Das)
Die Anlage besteht aus fünf Teilen
Hier sehen sie den Schattenbahnhof.
Er besteht aus zwei Teilen.
Die Ausfahrt des Schattenbahnhofs
mit der Gleiswendel zum Bahnhof.
Dieses sind wiederum zwei Anlagenteile.
Die Gleislage des Schattenbahnhofs mit der Gleiswendel.
Zwischen den drei vorderen Gleisen wird ein automatischer Zugwechsel eingebaut.
Die beiden hinteren Gleise bieten Platz um einen langen Zug ab zu stellen.
Die Gleiswendel wurde probe gefahren.
Diesen Zug zieht die Lok ohne Probleme.
Auch ein Anfahren mit dem Zug ist ohne weiteres möglich.
Der Unterbau für die Auflage der Bahnhofsplatte
Die Bahnhofsgleise werden platziert.
Bei dieser Anlage habe ich zum Teil als Gleisauflage Sperrholz verwendet.

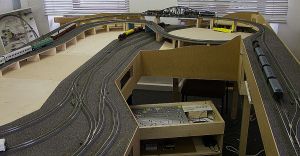

Die fertig verlegten Bahnhofsgleise.
Der nächste Bauabschnitt beginnt.
Alle Gleise,
bis auf den Kopfbahnhof sind verlegt
und die Kabel an den Gleisen
und Weichen angebracht.
Obwohl die Anlage digital betrieben wird,
habe ich Trennstellen zum Gleisabschalten eingebaut.
Das die Drähte nicht aus den verlegten Gleisen herausgezogen werden habe ich diese nicht nur angelötet, sondern auch noch mit Heißkleber gesichert.
Um Kurzschlüsse zu vermeiden ist ein Kontakt noch mit Schlauch isoliert.
Ein sehr heikles Thema sind die neuen Signale von Viessman. Um eine Beschädigung beim Transport
und Gelände gestalten zu vermeiden,
habe ich sie mit einem Stecker versehen.
Dadurch können sie von der Anlage entfernt werden.
Das Schaltpult der Anlage,
hier als kleiner fahrbarer Schrank.
Die Bedienfläche der Anlage
Der Kopfbahnhof ist in Augenhöhe
und um diesen so richtig zu Bedienen
ohne den Blick davon zu lassen,
habe ich an diesem ein gesondertes Bedienpult angebracht.
Ein sehr schöner Blickfang sind die Brücken der Anlage.
Die Brücke über den Bahnhof wird vom Modellbahner noch gestaltet.
Er möchte daraus eine Kastenbrücke machen.
Dies kann man sich sehr schön vorstellen.
Trotz der Kleinen Anlage ist ein reger Fahrbetrieb möglich.
Im Kopfbahnhof setzt die Lok um.
Ein Güterzug ist dorthin unterwegs.
Der Triebwagen hat auch den Bahnhof
verlassen und fährt in Richtung Kreuzungsstelle.
Im Kopfbahnhof ist der Personenzug abfahrtsbereit. Der Nahgüterzug hält am Einfahrtssignal. Auf der Hauptstrecke kreuzen sich die Züge an der dafür vorgesehen Stelle.
Der Nahgüterzug hat sein Zeil erreicht.
Nun kann der Personenzug ausfahren.
Der Schnellzug dreht seine Rund auf der Hauptstrecke.
Schnellzug begegnet Bummelzug.
